消火用水貯蔵タンクの要件と地下オプション

防火のための能力要件 貯水タンク

貯水タンクの防火に関する最も重要な決定は容量です。 NFPA 22 では、タンクが占有の危険に必要な期間にわたってスプリンクラーの需要をすべて供給することが求められています。軽度の危険を伴うオフィスビルには、 3,000～5,000ガロン 、追加の危険施設には必要な場合があります 60,000ガロン以上 。以下の表は、一般的な危険クラスに基づいた出発点を示しています。

これらの値は、スプリンクラー ライザーが 1 つであり、同時に内部ホースの流れが許容されないことを前提としています。スタンドパイプまたはフォームシステムを追加すると、総容積が増加します。最終的な設計では、タンクの総貯水量ではなく、渦防止プレートで予想される最低水位も考慮する必要があります。

NFPA 22: 主要な設計および構築基準

NFPA 22、 民間防火用給水タンク 、米国のすべての固定消火用水貯蔵タンク要件を規定します。この規格は地上と地下の設置に同様に適用され、構造の完全性、接続、および凍結防止に対処します。主な必須規定には次のようなものがあります。

• ポンプ吸い込み高さが一目でわかる水位計です。
• 消防ポンプの吸込口にある渦防止プレート、少なくともサイズ 出口パイプの直径の4倍 、空気の巻き込みを防ぎます。
• ゴミや動物の侵入を防ぎながら、最大充填率に対応できるサイズのスクリーン付きベントまたはオーバーフロー。
• 露出した地上タンクの場合、 最低12インチ乾舷 設計上の最大水位を超えています。
• 水温を華氏42度以上に保つ凍結防止機能。地下タンクの埋設深さはタンクの底にある必要があります 記録された霜線の下 .

自動スプリンクラー システムを供給するタンクは、火災中に自治体の供給源からの補給に頼らずに需要を供給できなければなりません。つまり、減水警報器が設置され、火災予備が独立して保護されない限り、予備量を生活用水や処理水と共有することはできません。

防火のための地上貯水タンクと地下貯水タンク

防火のために地上貯水タンクと地下貯水タンクのどちらを選択するかは、宇宙、気候、安全性を左右します。各構成には、個別のエンジニアリング要件が伴います。

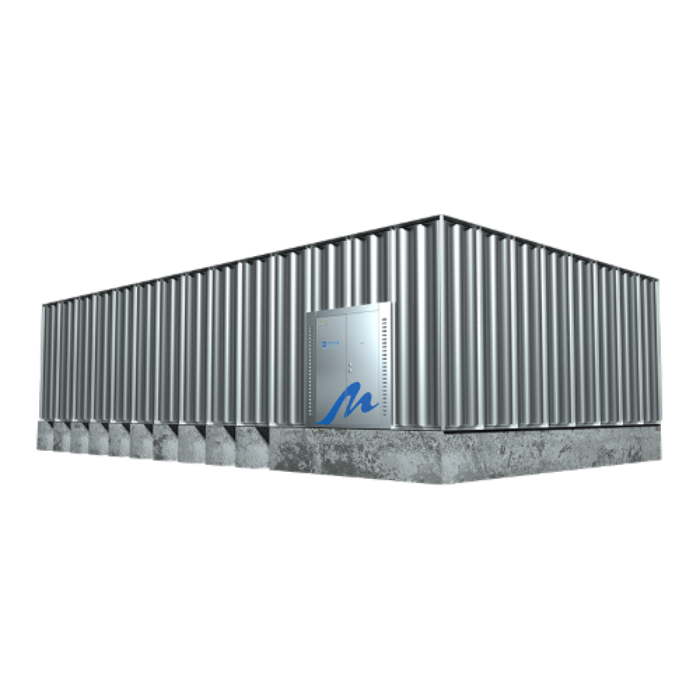

地上タンク

鋼鉄の溶接またはボルトで固定されたタンクは、地上に設置される最も一般的なオプションです。利点としては、掘削コストが低く、目視検査が容易で、ポンプ吸入配管に直接アクセスできることが挙げられます。個別の筐体または安全柵が必要で、寒冷地では浸漬ヒーターまたは再循環ループが必要です。基礎荷重を検証する必要があります。 30,000 ガロンのタンクを満タンにすると、おおよその負荷がかかります 250,000ポンド 死荷重に地震力と風力を加えたもの。

地下タンク

防火用の地下水貯蔵タンクは、視界が懸念される場合や地下水面が浅く地上の浮力が脅かされる場合に優れています。埋設コンクリート、グラスファイバー、およびコーティングされたスチールタンクは、凍結融解サイクルや破壊行為に対して自然に耐性があります。その代わりに、構造設計がより複雑になります。タンクは土砂や交通の荷重に耐え、腐食から保護され、地上まで伸びる水密アクセスライザーを備えていなければなりません。タンクの上部は通常、少なくとも 最大霜の深さより2.5フィート低い 、そして 最小 6 インチの圧縮粒状埋め戻し層 点荷重を防ぐために壁を囲む必要があります。

防火水槽の材質選定

材料の性能は寿命と規格への準拠に直接影響します。すべてのサイトに最適な単一の素材はありません。

• 溶接鋼: 高強度で広く認められていますが、内部コーティングが必要で、埋め込む場合には孔食を防ぐための陰極防食システムが必要です。鋼の最小厚さは、直径と高さに基づいて NFPA 22 によって設定されています。
• ボルト締めされたスチール: 現場での組み立てが迅速で、長期的な耐食性を実現するガラスとスチールを融合したライニングも利用できます。溶接が現実的ではない遠隔地でよく選ばれます。
• 具体的に: 現場打ちまたはプレキャストタンクは、浮力や熱揺れに耐える固有の質量を提供します。数十年にわたってしっかりとした状態を維持するには、防水性の裏地と慎重な接合処理が必要です。
• ガラス繊維強化プラスチック (FRP): もともと耐食性があり軽量な FRP タンクは、激しい土壌化学反応に適しています。構造設計では、タンクの低い弾性率を考慮する必要があります。埋設深さと交通荷重制限を遵守する必要があります。

耐震性能も材料の選択に影響します。 NFPA 22 は地震荷重に関して ASCE 7 を参照しており、拘束システムは地上と地下の両方の設置において滑りや転倒を防止する必要があります。

インストール、テスト、メンテナンスの必需品

適切なサイズのタンクであっても、不適切な土壌に設置されたり、適切にテストされなかったりすると、故障します。防火用の地下水貯蔵タンクの場合、掘削基礎を過剰に掘削し、圧縮石の整地パッドに置き換える必要があります。タンクへのパイプ接続には、不同沈下に対応するためのフレキシブル カップリングが含まれている必要があります。

静水圧試験

NFPA 22 では、 24時間静水圧試験 設置後の満水レベル。水位が下がってはならず、継ぎ目、継手、またはパイプの貫通部に目に見える漏れがあってはなりません。埋設タンクの場合、テストは通常​​、埋め戻しが完了する前に実行され、その後、接合部の完全性を確認するために沈下後に繰り返されます。

継続検査

NFPA 25 は、水ベースの防火システムの検査、テスト、メンテナンスを規定しています。貯蔵タンクの重要なタスクには次のものが含まれます。

• 腐食、塗装の損傷、標識などの外部検査を年に一度実施します。
• 吸引口をきれいに保つために、5 年ごとに内部検査を行い、必要に応じて沈殿物を除去します。
• 水位インジケータ、加熱システム、および渦巻き防止プレートが機能し続けていることの検証。

これらの防火水貯蔵タンクの要件が正確に満たされると、タンクは防火システムの信頼性が高く、長寿命のコンポーネントとして機能します。
