ステンレスタンク: 小型、圧力および水槽の製作ガイド

小型ステンレスタンク: コンパクトなサイズと工業グレードの性能を両立

小型のステンレス鋼タンクは、大型の産業用容器を単に縮小したものではなく、スペースに制約のある環境で要求の厳しい媒体を処理するために構築された、精密に設計された封じ込めソリューションです。一般的な容量は 1 リットルから数百リットルの範囲にあり、決定的な特徴は、タンクが本格的なタンクと同じ耐食性、清浄度、および機械的信頼性を提供する必要があることです。

小型タンク用に最も広く指定されている合金は次のとおりです。 304ステンレス鋼 、水、弱酸、およびほとんどの有機化合物に対する優れた耐性を、コスト効率の高い価格で提供します。塩化物、海水、または強力な洗浄剤にさらされる必要があるアプリケーションは、次のようにアップグレードします。 316Lステンレス鋼 、モリブデンの添加により、孔食や隙間腐食に対する隙間が閉じられます。医薬品および超高純度食品用途では、平均粗さ (Ra) が 0.4 μm 未満の電解研磨された内面が標準であり、化学コーティングに頼ることなく微生物の生息点を排除します。

材料グレードを超えて、タンク容積に対する壁の厚さは、小型タンクにとって重要な設計変数です。タンクの直径が小さくなるにつれて表面積対体積の比率が増加するため、薄壁の小型タンクは実際に、同じ公称圧力定格の大型タンクよりも内圧下で比例してより高いフープ応力を受けます。評判の良い製造業者は、顧客の動作圧力が低いと思われる場合でも、ASME または PED の設計コードと一致する最小肉厚を維持することで、これを考慮しています。

ステンレス鋼圧力タンク: 設計基準、定格、および購入者が確認する必要があるもの

ステンレス鋼の圧力タンクは、流体 (気体、液体、混合相媒体) を大気圧以上の圧力で保管または処理します。 bar または PSI で表される使用圧力定格は、最も重要な仕様であり、タンクを使用する前に、該当する圧力容器コードと照合して検証する必要があります。

主要な設計コードと認証マーク

ステンレス鋼圧力容器の製造を管理する 2 つの主要な規格は次のとおりです。

• ASME BPVC セクション VIII ディビジョン 1 — 最大 3,000 PSI までの圧力容器に関する米国の主要な規格であり、規制された用途には第三者の検査と ASME の「U」スタンプが必要です。
• PED 2014/68/EU — 欧州圧力機器指令。定義された閾値を超える PS × V 製品を備えた船舶の適合性評価と CE マーキングを義務付けます。
• GB150 — 中国の国家圧力容器規格。国産タンクで広く参照されています。

実験室、パイロットプラント、またはスキッドマウントシステムで使用される小型圧力タンクの場合、購入者はコードのないタンク、つまり認識されたコードではなくメーカーの内部設計標準に従って製造された容器に頻繁に遭遇します。これらは、多くの管轄区域で低圧または規制されていないサービスとして許容されますが、認定プラントまたは危険な場所で使用する前に正式な技術評価が必要です。

定格圧力 対 設計圧力 対 テスト圧力

すべての圧力タンクのデータシートには 3 つの数字が記載されており、これらを混同することが調達エラーの一般的な原因となります。

予想される最大動作圧力に正確に適合するステンレス鋼製圧力タンクを選択すると、圧力スパイク、熱膨張、または将来のプロセス変更に対する安全マージンがなくなります。保守的なアプローチでは、少なくとも MAWP を備えた戦車を指定します。 25 ～ 30% 以上 通常の作動圧力により、バルブとリリーフ装置の応答時間も維持されます。

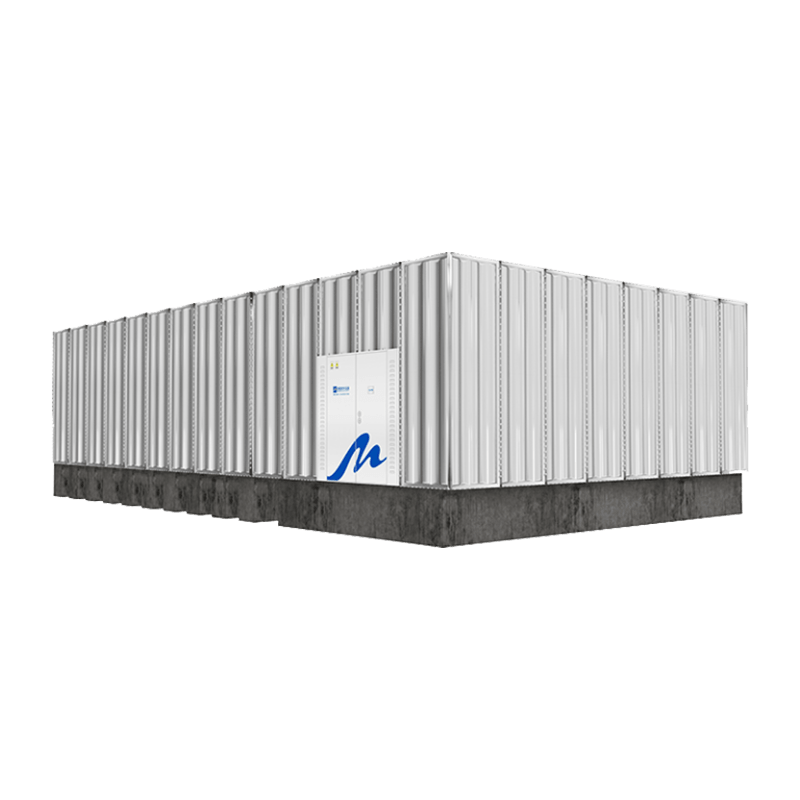

ステンレス製水タンク 製造: プロセス、公差、品質チェックポイント

ステンレス鋼製水タンクの製造は、飲料水用の単純な大気圧貯蔵容器から、温水加熱システム用の複雑なジャケット付きタンクや HVAC 用途の冷水バッファタンクまで、幅広い範囲をカバーしています。製造プロセスは、アプリケーション全体で外見的には似ていますが、溶接品質の要件、表面処理、試験プロトコルは使用条件に応じて大きく異なります。

コアの製造シーケンス

1. 材料の受け取りと検査 — ミルテスト証明書 (MTC) は注文仕様に照らして検証され、合金グレード、熱価、機械的特性が確認されます。
2. プレート圧延とシェル成形 — ステンレス板を指定の直径にロールフォーミングします。耐圧容器の楕円度許容差は、通常、ASME コードに従って公称直径の ±0.5% です。
3. 溶接 — GTAW (TIG) は、スパッタが少なく溶接純度が高いため、ルートパスおよび食品/製薬グレードのタンクに推奨されるプロセスです。 GMAW (MIG) は、大気タンクの高析出構造溶接に使用されます。すべての溶接工は、適用される規格 (ASME セクション IX など) に基づく最新の資格を保持している必要があります。
4. 溶接後の処理 — ステンレスタンクの溶接継ぎ目は不動態化または酸洗いされ、熱によって破壊された酸化クロムの不動態層が復元されます。環境および取り扱いの安全性の理由から、クエン酸不動態化処理が硝酸よりも好まれることが増えています。
5. ノズルとフィッティングの取り付け — フランジ接続およびねじ接続、人道、排水ポート、および機器接続が溶接され、溶接の連続性と漏れ経路が検査されます。
6. 圧力試験と臨死体験 — 静水圧または空気圧試験により、構造の完全性が確認されます。規格要件に従って、ラジオグラフィー (RT)、超音波検査 (UT)、または染料浸透検査 (PT) などの非破壊検査 (NDE) 方法が溶接シームに適用されます。

飲料水と衛生的な製造要件

飲料水との接触を目的とした貯水タンクには、構造的完全性以外にも追加の遵守義務があります。米国では通常、タンクは NSF/ANSI 61 に準拠する必要があります。これは、材料が確立された健康基準を超えるレベルで飲料水に汚染物質を浸出させないことを証明します。欧州プロジェクトでは、欧州飲料水指令 (2020/2184/EU) および関連する EN 規格を参照しています。飲料水市場にサービスを提供する製造業者は、材料の完全なトレーサビリティを文書化し、ガスケットとシールには NSF リストに記載されたエラストマーのみを使用する必要があります。

内面の仕上げも水質に実際的な役割を果たします。 2BまたはBAミル仕上げ 大気冷水の貯蔵には一般に許容されますが、60°C を超えて動作する温水システムには、スケールの付着を最小限に抑え、定期検査を簡素化する研磨または電解研磨された内部の恩恵を受けます。再循環システムのタンクの場合、バクテリアの定着を防ぐために、すべてのよどみゾーン (パイプ直径の 3 倍より長いデッドレッグが標準カットオフです) を設計段階で削除する必要があります。

リードタイム、カスタマイズ、注文時の指定内容

一般的なノズル構成を備えた標準的なステンレス鋼製水タンク設計は、専門の製造業者から 4 ～ 10 週間で出荷されます。完全にカスタムされた容器（標準外の直径、ジャケット付きデザイン、一体型加熱コイル、またはサードパーティの検査ホールドポイントを必要とするコードスタンプ付き容器）の場合、工場のバックログと必要な臨死体験文書パッケージの複雑さに応じて、通常 10 ～ 20 週間かかります。

組み立てられたステンレス鋼製水タンクの完全な購入仕様には、以下が含まれている必要があります。

• 作業容量（リットルまたはガロン）および封筒全体の寸法またはスペースの制約
• 使用温度範囲と最高使用圧力
• ステンレスグレード (304、316L、316Ti、二相鋼など) と最小肉厚
• 該当する設計コードと認証要件 (ASME、PED、NSF/ANSI 61 など)
• ノズル スケジュール: すべての接続の数量、サイズ、定格、および方向
• 内部および外部表面仕上げ要件
• 必要な文書: MTC、溶接マップ、NDE レポート、水圧試験記録

適切なステンレスタンクの選択: 実践的な意思決定の枠組み

ステンレスタンク仕様の場合、オーバーエンジニアリングとアンダーエンジニアリングのどちらも実際のコストがかかります。非臨界大気貯留タンクの合金グレードや表面仕上げを過剰に指定すると、不必要な製造コストが増加します。圧力容器の壁厚の不足指定やコード認証の省略は、安全性と責任の危険にさらされます。

信頼性の高い開始フレームワークは、4 つの変数を順番に評価します。 保存媒体とその腐食性 (合金のグレードを決定します); 作動圧力と温度 (壁の厚さ、ヘッドのデザイン、およびコードスタンプが必要かどうかを決定します); 規制および最終使用環境 (NSF、ASME、PED、または FDA 21 CFR 準拠などの認証を決定します);そして スペース、重量、設置上の制約 (タンクの形状と支持構造を決定します)。製造業者に連絡する前にこれら 4 つの側面に取り組むことで、仕様がより厳密になり、見積もりがより正確になり、承認プロセスが短縮されます。

標準製品とカスタム製造の境界に該当するアプリケーション（たとえば、異常なノズルの向きや非標準の作動圧力を備えた小型のステンレス鋼製圧力タンクなど）の場合、経験豊富な製造業者は、多くの場合、最初から始めるのではなく、既存の適格な設計を適応させることができ、リードタイムと必要な NDE の範囲の両方を削減できます。問い合わせ段階で詳細なプロセス データシートを提供するバイヤーは、口頭での説明や一般的な図面に依存するバイヤーよりも一貫して迅速な対応と注文後の変更注文の減少を実現します。
