水平マルチステージ遠心ポンプ

HL、HF、HC、彼は、回転ポンプのインペラによって生成された遠心力を介して、液体輸送を完成させるために液体の回転を駆動するために、遠心力の遠心力を介して一連の非自己プライミング水平マルチステージ遠心ポンプのシリーズ。このシリーズには、非標準のカスタマイズされたモーターが装備されており、モーターシャフトをメインシャフトとして使用してインペラを密接に接続し、ベイン、メカニカルシールなどをガイドし、下部のプレートに取り付けて接続します。

HL、HF、HC、HEシリーズ水平マルチステージ遠心ポンプは、軸方向の糸の入口と放射状の糸の出口のプルバック構造設計を採用し、そのバランスのとれたインペラの設計により、モーターベアリングの軸方向の推力が減少し、モーターベアリングのサービス寿命が拡張されます。 。国内、産業、建設サービス市場の特定のアプリケーションと設置に基づいて、HL、HF、およびHCは、さまざまな使用習慣を満たすためのさまざまなソリューションを提供しています。

HLシリーズの統合設計：単一のステンレス鋼の吸気水域を介してモーターフランジに直接接続されています。シーリングブッシングとしてOリングを使用すると、漏れの可能性が低下します。
HF、HCシリーズセグメントデザイン：プルロッドを介して、O字型のゴムリングと外部に取り付けられたガイドヴァーンがしっかりと閉じられ、モーターフランジに締められます。

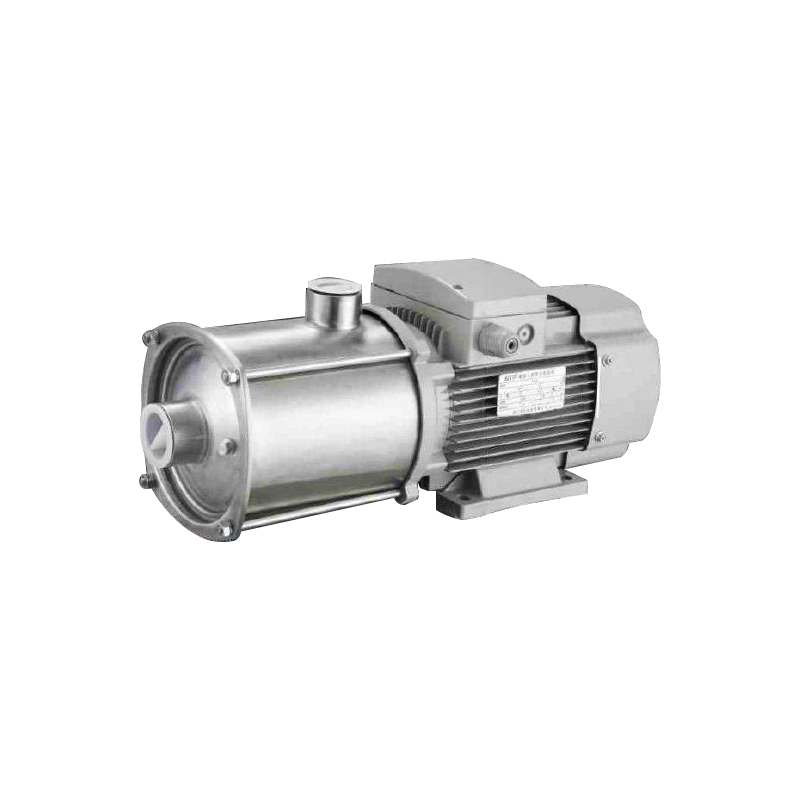

彼のシリーズスリーブデザイン：モーターフランジでアルミニウムキャストポンプブラケットとタイロッドが締められた別のステンレス鋼溶接ケーシングと別々の吸引ケーシングで構成されています。

お問い合わせ

水平マルチステージ遠心ポンプ PDFダウンロード
水平マルチステージ遠心ポンプ
水平マルチステージ遠心ポンプ
水平マルチステージ遠心ポンプ
水平マルチステージ遠心ポンプ

製品の説明

モーター
●HL、HF、HC、およびHEシリーズは、連続動作に適したカスタム拡張シャフトリスケージタイプ完全に囲まれた空冷IECモーターを採用しています。
●保護グレード：IP55
●断熱クラス：f
●標準電圧：3x220-240 /380-415V /1x220-240V
●単相モーターは0.37kW-2.2kWから入手できます


液体温度をポンプします
●通常の温度ポンプ：液体温度-15〜70℃
●温水ポンプ：液体温度-15 ℃〜105℃


パフォーマンス曲線
●すべての曲線は、2900rpmの一定速度でのモーターのテスト値に基づいています
●ISO9906との曲線許容範囲が一致します
●空気のない20cの水、運動学的粘度1mm/sを使用したテスト
●ポンプの使用とは、流量が過熱または過剰な流れを防ぐための厚い線の性能範囲を指し、モーターが過負荷になります。


ポンプ動作状態
●液体は薄く、清潔で、炎症性がなく、爆発的である必要があり、粒子や繊維を含めてはいけません
●周囲温度：40℃以下
●高度：1000m以下
●最大作業圧力：10bar


高度と周囲温度
ポンプが40°Cを超える周囲温度または1000mを超える高度で動作している場合、モーター出力P2が減少し、ポンプが上記の場合、モーター電力に大きな装備を装備する必要があります。
